| 加工定制：是 | 品牌：恒讯创 | 型号：LCM12232-9 |
| 种类：LCM液晶模块 | 屏幕尺寸：1.5英寸 | 色彩：蓝屏/黄绿屏/灰白屏 |
| 亮度：高亮 | 对比度：可调 | 分辨率：122*32 |
| 像素：122*32 | 点距：0.05mm | 响应时间：0.005ms |
| 可视角度：6° |
1.外形尺寸图：
2.外形尺寸说明：
3.结构构图：
4.接口定义：

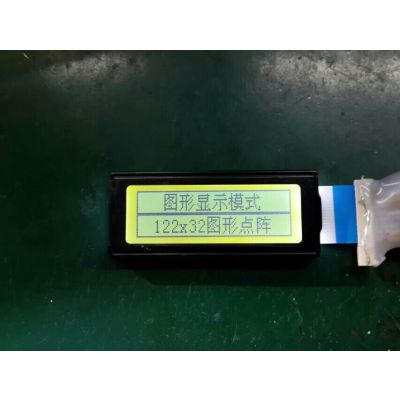

产品型号: LCM12232-9
显示内容:122(列) * 32(行)点
外形尺寸(mm): 65.4* 29.0 * 5.0
视域尺寸(mm): 54.8*19.1
点 尺 寸(mm): 0.36* 0.41
控 制 器:SED1520及其兼容
(1)电压:5.0V
(2)STN正视反射模式
(3)显式模式:黄绿膜、灰膜、蓝膜
(4)显式角度:6点钟直视
(5)与CPU接口采用8位数据总线并行输入输出和8条控制线
(6) 使用与储存温度有：常温(工作温度0～+50℃，储存温度-10～+60℃）；宽温(工作温度-20～+70℃，储存温度-30～+80℃）。
(7)背光特征:LED背光(黄绿色、白色、蓝色、红色)
(8)模块封装方式:COB
